iHT-600变压器测控装置集成干式变压器温度监控、端子箱及其它扩展功能，大屏液晶显示，重要数据一览无余，远胜传统LED数码管只能显示单个数据，令客户体验更佳，安装更为便捷。可实现对变压器温度/温升监测、风机自动控制、运行状态监视及数据统计、 供电异常捕捉(电压偏差、电压波动、电压暂升/暂降等)及故障诊断损耗电量评估等。
主要功能：
1) 监测变压器运行环境温度和湿度、变压器绕组温度、负载功率、负载率，根据变压器绕 组温度控制风机自动运行，并具有传感器故障告警、高温告警和超温跳闸功能；可通 过环境温度、绕组温度、负载率、绕组温升评估变压器温升水平。 2) 对供电异常进行捕捉和诊断，包括电压偏差、电压波动、电压暂降/暂升、电压/电流谐波畸变、三相不平衡等。捕捉大于 200us 瞬变电压，启动故障录波，并实时记录。分 析电压暂降扰动源是电源侧还是负载测，并给出分析结果。 3) 统计变压器运行时间、年带电时间，负载率变化、年最大负载、年最大负载利用小时数， 负荷曲线等； 4) 基于变压器额定损耗功率，根据变压器实际运行负载变化、温度变化，评估变压器实际 运行环境下损耗电量大小。 5) 具有 2 路 RS485 通讯接口和 1 路 RJ45 以太网口，提供开放的通信协议。 具备变压器能耗分析功能，具有事件记录功能，记录温度、继电器动作状态输入开关量状态， 以及发生的时间，事件记录大于 1000 条，达到“黑匣子”的功能。 支持 RS485 通信，MODBUS 协议，可选 3 路 4～20mA 变送功能。 实现环境温湿度的监测和控制功能，另可根据客户需求进行相关功能扩展。 符合 GB/T7631-2005，ISO9001：2008，IEC61000-4:2002，GB/T17626-2008 相关标准。
1、使用环境： 温度-20~55℃，湿度<95%RH
2、工作电源：AC220(-15%，+10%)，50/60Hz，功耗低于 10W
3、测量范围：-30.0~240.0℃，传感器类型：Pt100(三线制) ，分辨率：0.1°C ，精度等级：1级
4、触点容量：6A 250VAC(cosφ=0.4)
5、采样：512点/周波
6、测量范围：电压（相电压 40～400V，线电压60～700V） 、电流 5A
7、测量精度：电压/电流 ±0.2%、有功功率±0.2% 、 有功电能0.2s级
8、SOE事件记录：大于1000条
9、谐波：2～63次谐波
10、冻结数据：分钟冻结>20000条、时冻结>10000条、月冻结>120条

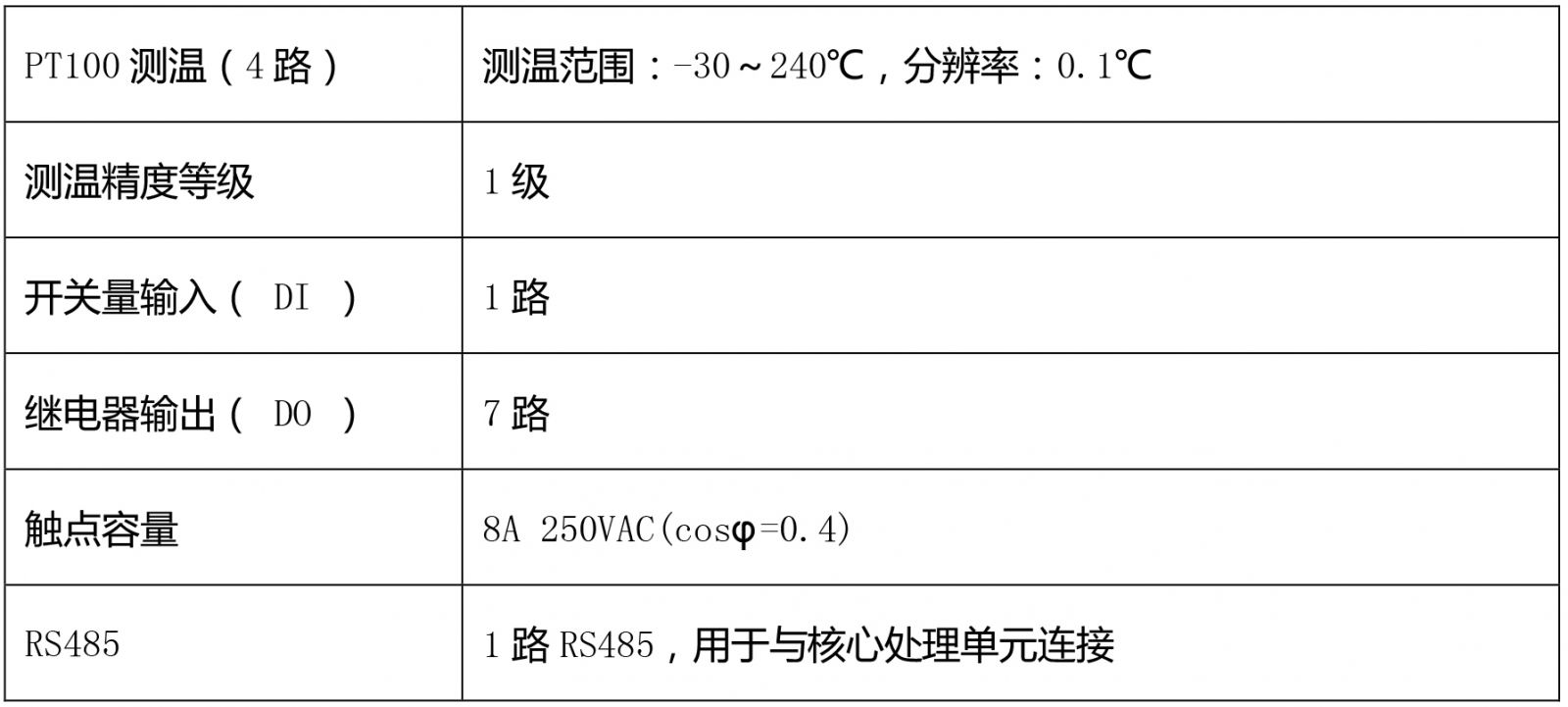

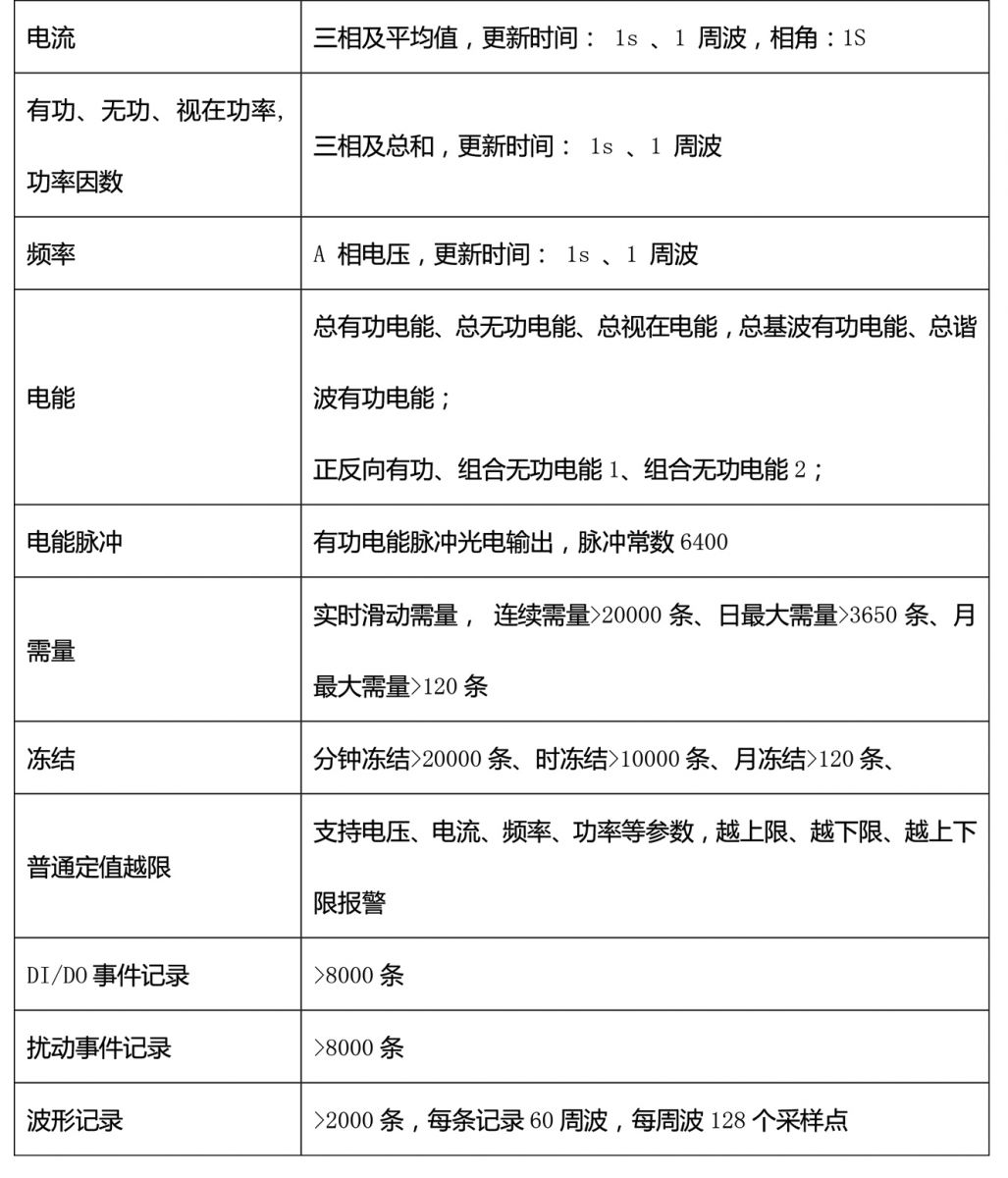

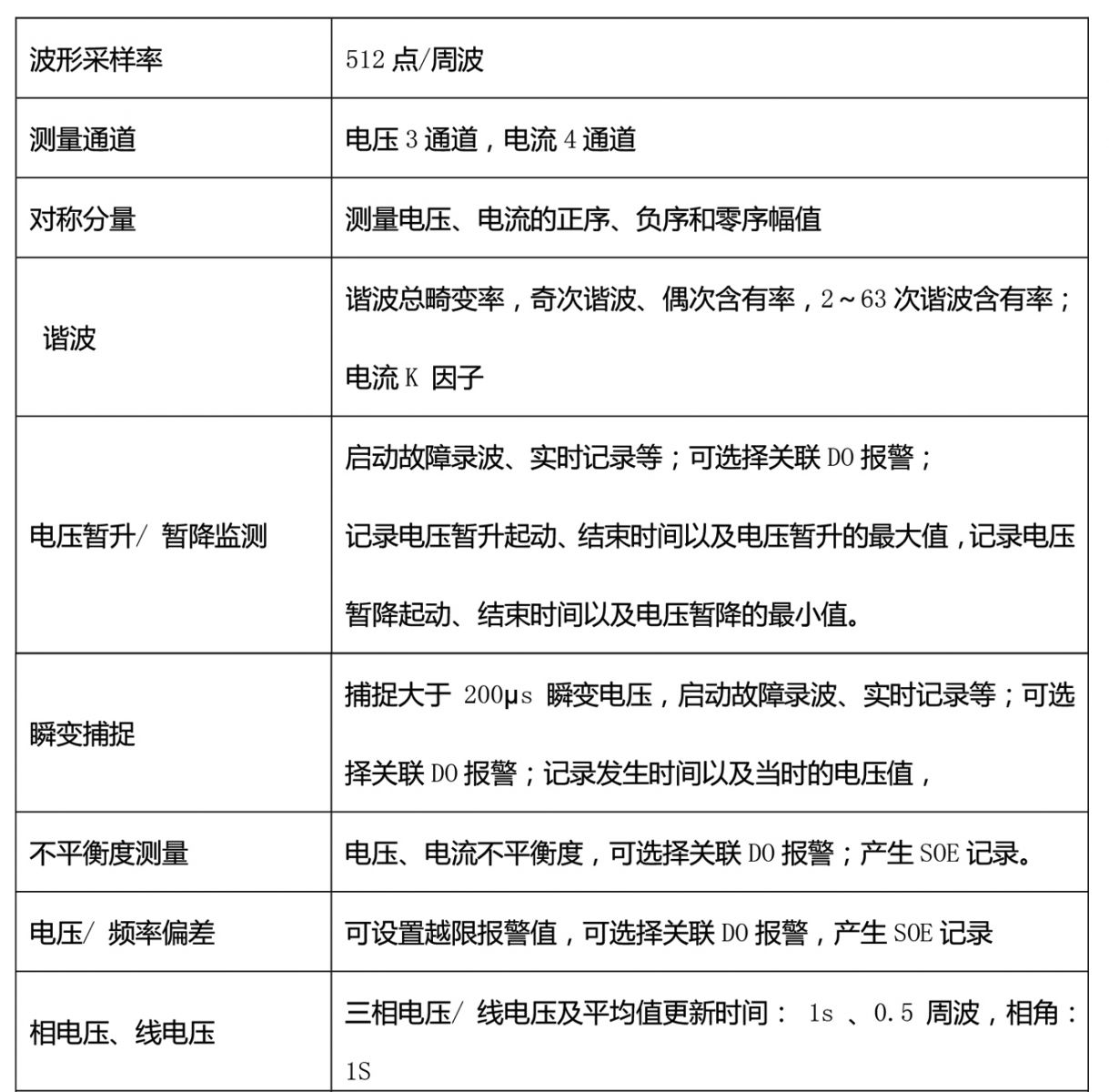

主要性能、技术指标：
关联报警选项：
0：电压超上限；1：电流超上限；2：频率超上限；3：电压谐波畸变率超上限；4：奇次电压谐波超上限；5：偶次电压谐波超上限；6：电流谐波畸变率超上限；7：奇次电流谐波超上限；8：偶次电流谐波超上限；9：2-31次电压谐波中某次谐波超上限；10：2-31次电流谐波中某次谐波超上限；11：零序电压超上限；12：负序电压超上限；13：零序电流超上限；14：负序电流超上限；15：电压不平衡率超上限；16：电流不平衡率超上限；17：电压低于下限；18：频率低于下限；20：缺相；
.png)
.png)

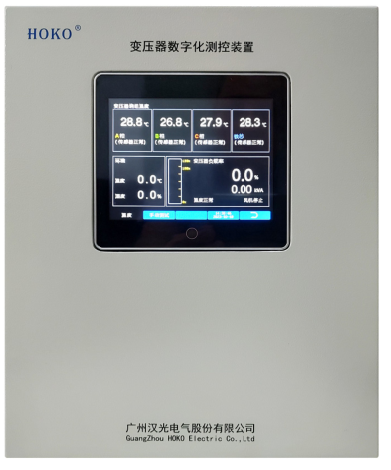

iHT-600变压器测控装置
